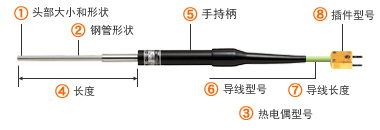

如何选择 CS 系列
|
|
头部大小和形状 |
0 |
φ 3.0mm |
|
1 |
φ 4.2mm |
|
2 |
φ 6.0mm |
|
3 |
2 × 10mm |
|
|
钢管形状 |
1 |
直管 |
|
3 |
90度弯曲 |
|
6 |
90度弯曲
(感温片与钢管呈直角) |
|
|
热电偶型号 |
K |
Chromel-Alumel |
|
E |
Chromel-Constantan |
|
|
长度 |
005 |
50mm |
|
010 |
100mm |
|
015 |
150mm |
|
|
手持柄 |
0 |
无手持柄(用于装在各种设备上) |
|
1 |
标准手持柄(用于手持) |
|
|
导线型号
参照导线网页 |
TS |
无手持柄 |
|
TC |
标准手持柄 |
|
|
导线长度 |
1 |
1000mm |
|
1.5 |
1500mm |
|
2 |
2000mm |
|
2.5 |
2500mm |
|
… |
…… |
|
|
插件型号
参照插件网页 |
ANP |
|
|
ASP |
|
|
W |
|
头部大小和形状
下列头部可供选择。

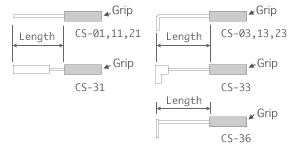

钢管形状
|
CS-01 |
|
|
CS-11 |
|
|
CS-21 |
|
|
CS-31 |
|
|
CS-03 |
|
|
CS-13 |
|
|
CS-23 |
|
|
CS-33 |
|
|
CS-36 |
|
* 无手持柄时的长度为 50mm。
钢管长度
|
|
005 |
010 |
015 |
|
CS-01 |
50mm * |
100mm |
150mm |
|
CS-11 |
50mm * |
100mm |
150mm |
|
CS-21 |
50mm |
100mm |
150mm |
|
CS-31 |
— |
100mm * |
150mm |
|
CS-03 |
50mm * |
100mm |
150mm |
|
CS-13 |
50mm * |
100mm |
150mm |
|
CS-23 |
50mm |
100mm |
150mm |
|
CS-33 |
50mm * |
100mm |
150mm |
|
CS-36 |
50mm * |
100mm |
150mm |
* 不能做无手持柄。
手持柄
CS-11K-010-0-TS1-W (无手持柄)
|
无手持柄 |
用于装在各种设备上 |
|
标准手持柄 |
用于手持 |
规格
|
精准度 |
CS-0＊ |
±3.0°C * |
|
CS-1＊, CS-2＊, CS-3＊ |
±2.5°C * |
|
响应时间 |
CS-0＊ |
3.0 秒 |
|
CS-1＊, CS-2＊, CS-3＊ |
2.0 秒 |
|
耐久性 |
A |
|
最高温度 |
400°C |
* 在100°C表面
精准度
＊ : 型号
■ : 热电偶种类 K 或 E
t : 测量温度
CS-0＊■
|
温度范围 |
精准度 (表面) |
|
0°C ≦ t ≦ 100°C |
±3.0°C |
|
100°C < t ≦ 200°C |
±5.0°C |
|
200°C < t ≦ 300°C |
±7.5°C |
|
300°C < t ≦ 400°C |
±10.0°C |
CS-1＊■ / CS-2＊■ / CS-3＊■
|
温度范围 |
精准度 (表面) |
|
0°C ≦ t ≦ 100°C |
±2.5°C |
|
100°C < t ≦ 200°C |
±3.1°C |
|
200°C < t ≦ 300°C |
±5.0°C |
|
300°C < t ≦ 400°C |
±6.3°C |
|
