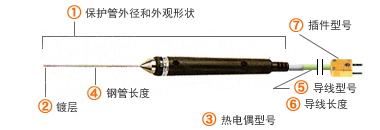

保护管外径和外观形状
(最高温度) |
9 |
φ0.9mm: 无手持柄 (300°C) |
|
1 |
φ1.5mm: 无手持柄 (300°C) |
|
2 |
φ2.1mm: 手持柄 (500°C) |
|
3 |
φ3.0mm: 手持柄 (500°C) |
|
5 |
φ5.0mm: 手持柄 (500°C) |
|
|
镀膜 |
1 |
无镀膜 |
|
2 |
镀铁氟龙
(BS-5＊ cannot be manufactured.) |
|
|
热电偶型号 |
K |
Chromel-Alumel |
|
E |
Chromel-Constantan |
|
|
钢管长度 |
003 |
30mm |
|
005 |
50mm |
|
008 |
80mm |
|
010 |
100mm |
|
020 |
200mm |
|
030 |
300mm |
|
040 |
400mm |
|
050 |
500mm |
|
100 |
1000mm |
|
某些直径的长度是固定的。 |
|
|
导线型号
参照导线网页 |
TS |
For BS-9＊, BS-1＊ (Sleeve type) |
|
TC |
For BS-2＊, BS-3＊, BS-5＊ (手持柄) |
|
|
导线长度 |
1 |
1000mm |
|
1.5 |
1500mm |
|
2 |
2000mm |
|
2.5 |
2500mm |
|
… |
…… |
|
|
插件型号
参照插件网页 |
ANP |
|
|
ASP |
|
|
W |
|

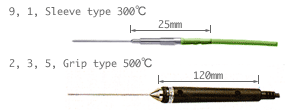

保护管外径和外观形状
可从下面的表格选择保护管直径。
镀层
可选择是否镀层。
镀铁氟龙时，使用上限温度为 200°C，和保护管的直径无关。
钢管长度
|
|
保护管外径 (mm) |
|
BS-9＊
(φ0.9) |
BS-1＊
(φ1.5) |
BS-2＊
(φ2.1) |
BS-3＊
(φ3.0) |
BS-5＊
(φ5.0) |
|
003: |
◯ |
◯ |
— |
— |
— |
|
005: |
◯ |
◯ |
◯ |
— |
— |
|
008: |
◯ |
◯ |
— |
— |
— |
|
010: |
◯ |
◯ |
◯ |
◯ |
— |
|
015: |
— |
◯ |
◯ |
◯ |
— |
|
020: |
— |
— |
◯ |
◯ |
— |
|
030: |
— |
— |
— |
◯ |
— |
|
050: |
— |
— |
— |
◯ |
◯ |
|
100: |
— |
— |
— |
— |
◯ |
规格
|
保护管外径 |
响应时间 |
精准度 |
耐久性 |
|
BS-9＊ |
0.5秒 |
±2.5°C |
C |
|
BS-1＊ |
1.5秒 |
±2.5°C |
C |
|
BS-2＊ |
2.5秒 |
±2.5°C |
B |
|
BS-3＊ |
3.0秒 |
±2.5°C |
B |
|
BS-5＊ |
5.0秒 |
±2.5°C |
B |
|
镀铁氟龙 |
20秒 |
±2.5°C |
— * |
* 取决于保护管镀膜寿命。
精准度
■ : 热电偶种类 K 或 E
t : 测量温度
BS-11■ / BS-91■
|
温度范围 |
精准度 (内部) |
|
-200°C ≦ t < -167°C |
±7.0°C |
|
-167°C ≦ t < -40°C |
±3.5°C |
|
-40°C ≦ t ≦ 300°C |
±2.5°C |
BS-12■ / BS-22■ / BS-32■ / BS-92■
|
温度范围 |
精准度 (内部) |
|
-200°C ≦ t < -167°C |
±7.0°C |
|
-167°C ≦ t < -40°C |
±3.5°C |
|
-40°C ≦ t ≦ 200°C |
±2.5°C |
BS-21■ / BS-31■ / BS-51■
|
温度范围 |
精准度 (内部) |
|
-200°C ≦ t < -167°C |
±7.0°C |
|
-167°C ≦ t < -40°C |
±3.5°C |
|
-40°C ≦ t < 333°C |
±2.5°C |
|
333°C ≦ t ≦ 500°C |
±(0.0075╳|t|)°C |
|
