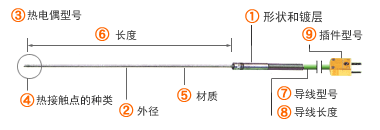

形状和镀层 |
A |
手持柄 |
|
B |
套筒型 |
|
C |
接线盒型 |
|
AH |
手持柄 / 镀铁氟龙 |
|
BH |
套筒型 / 镀铁氟龙 |
|
CH |
接线盒型 / 镀铁氟龙 |
|
|
外径 |
0.25 |
φ0.25mm |
|
0.5 |
φ0.5mm |
|
1.0 |
φ1.0mm |
|
1.6 |
φ1.6mm |
|
3.2 |
φ3.2mm |
|
4.8 |
φ4.8mm |
|
6.4 |
φ6.4mm |
|
8.0 |
φ8.0mm |
|
|
热电偶型号 |
K |
Chromel-Alumel |
|
E |
Chromel-Constantan |
|
|
热接触点的种类 |
J1 |
接地型 |
|
J2 |
非接地型 |
|
J3 |
露出型 |
|
|
材质 |
M1 |
SUS 316 |
|
M2 |
SUS 310S (只适用 K 型) |
|
M3 |
Inconel (只适用 K 型) |
|
|
长度 |
L100 |
100mm |
|
L200 |
200mm |
|
… |
…… |
|
|
导线型号 参照导线网页 |
TC |
|
|
|
导线长度 |
1 |
1000mm |
|
1.5 |
1500mm |
|
2 |
2000mm |
|
… |
…… |
|
|
插件型号
参照插件网页 |
ANP |
|
|
ASP |
|
|
W |
|

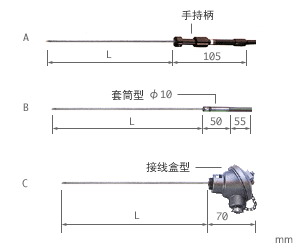

形状和镀层
可选择下列形状手持柄

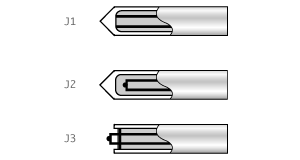

热接触点的种类
补充说明
测棒可镀铁氟龙。
镀铁氟龙可提高测棒耐化学药品程度。适用于酸溶液，碱溶液，以及食品工业。
适用测棒直径 : φ1.0, φ1.6, φ3.2
长度：1米
耐热极限温度 : 200°C
最小弯曲半径 : 10mm
规格
|
外径 (mm) |
0.25 |
0.5 |
1.0 |
1.6 |
3.2 |
4.8 |
6.4 |
8.0 |
|
K 型 最高温度(°C) |
SUS316(M1) |
— |
— |
650 |
650 |
750 |
800 |
800 |
900 |
|
SUS310S(M2) |
— |
— |
650 |
650 |
750 |
800 |
800 |
900 |
|
Inconel(M3) |
500 |
500 |
650 |
650 |
750 |
900 |
1000 |
1050 |
|
E 型 最高温度(°C) |
SUS316(M1) |
— |
— |
650 |
650 |
750 |
800 |
800 |
800 |
|
响应时间 (秒) |
0.4 |
0.9 |
2 |
3 |
5 |
10 |
15 |
20 |
|
电阻 (Ω / m) |
K 型 |
570 |
124 |
32 |
13 |
4 |
2.2 |
1.0 |
0.7 |
|
E 型 |
— |
― |
38 |
15 |
5 |
2.6 |
1.2 |
0.9 |
|
最高长度 (m) |
J1, J3 |
5 |
10 |
50 |
50 |
50 |
50 |
30 |
20 |
|
J2 |
2 |
2 |
2 |
5 |
15 |
30 |
30 |
20 |
|
精准度 |
K 型 |
-40 to 333°C : ±2.5°C, 333 to 1200°C : ±(测量值 × 0.75%)°C |
|
E 型 |
-40 to 333°C : ±2.5°C, 333 to 900°C : ±(测量值 × 0.75%)°C |
避免测量熔融金属，会导致测棒融化。
精准度
＊ : 型号
■ : 热电偶种类 K 或 E
t : 测量温度
A0.25-K / A0.5-K / B0.25-K / B0.5-K
|
温度范围 |
精准度 (内部) |
|
-40°C ≦ t < 333°C |
±2.5°C |
|
333°C ≦ t ≦ 500°C |
±(0.0075╳|t|)°C |
A1.0-■ / A1.6-■ / B1.0-■ / B1.6-■ / C1.0-■ / C1.6-■
|
温度范围 |
精准度 (内部) |
|
-40°C ≦ t < 333°C |
±2.5°C |
|
333°C ≦ t ≦ 650°C |
±(0.0075╳|t|)°C |
A3.2-■ / B3.2-■ / C3.2-■
|
温度范围 |
精准度 (内部) |
|
-40°C ≦ t < 333°C |
±2.5°C |
|
333°C ≦ t ≦ 750°C |
±(0.0075╳|t|)°C |
A4.8-■-J＊-M1 / A4.8-K-J＊-M2
A6.4-■-J＊-M1 / A6.4-K-J＊-M2 / A8.0-E-J＊-M1
B4.8-■-J＊-M1 / B4.8-K-J＊-M2
B6.4-■-J＊-M1 / B6.4-K-J＊-M2 / B8.0-E-J＊-M1
C4.8-■-J＊-M1 / C4.8-K-J＊-M2
C6.4-■-J＊-M1 / C6.4-K-J＊-M2 / C8.0-E-J＊-M1
|
温度范围 |
精准度 (内部) |
|
-40°C ≦ t < 333°C |
±2.5°C |
|
333°C ≦ t ≦ 800°C |
±(0.0075╳|t|)°C |
A4.8-K-J＊-M3 / A8.0-K-J＊-M1 / A8.0-K-J＊-M2
B4.8-K-J＊-M3 / B8.0-K-J＊-M1 / B8.0-K-J＊-M2
C4.8-K-J＊-M3 / C8.0-K-J＊-M1 / C8.0-K-J＊-M2
|
温度范围 |
精准度 (内部) |
|
-40°C ≦ t < 333°C |
±2.5°C |
|
333°C ≦ t ≦ 900°C |
±(0.0075╳|t|)°C |
A6.4-K-J＊-M3 / B6.4-K-J＊-M3 / C6.4-K-J＊-M3
|
温度范围 |
精准度 (内部) |
|
-40°C ≦ t < 333°C |
±2.5°C |
|
333°C ≦ t ≦ 1000°C |
±(0.0075╳|t|)°C |
A8.0-K-J＊-M3 / B8.0-K-J＊-M3 / C8.0-K-J＊-M3
|
温度范围 |
精准度 (内部) |
|
-40°C ≦ t < 333°C |
±2.5°C |
|
333°C ≦ t ≦ 1050°C |
±(0.0075╳|t|)°C |
AH＊＊-■ / BH＊＊-■ / CH＊＊-■
|
温度范围 |
精准度 (内部) |
|
-40°C ≦ t ≦ 200°C |
±2.5°C |
|
