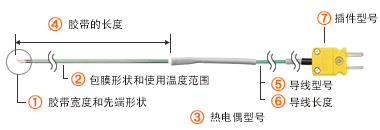

胶带宽度和先端形状 |
1 |
标准型 尖形 |
|
2 |
标准型 平形 |
|
3 |
狭窄型 尖形 |
|
4 |
狭窄型 平形 |
|
|
包膜形状和使用温度范围 |
1 |
低温用 铁氟龙接地（先端露出） |
|
2 |
低温用 铁氟龙绝缘 |
|
3 |
高温用 聚酰亚胺接地（先端露出） |
|
4 |
高温用 聚酰亚胺绝缘 |
|
长于150mm时的最高耐热温度为 350°C |
|
|
热电偶型号 |
K |
Chromel-Alumel |
|
E |
Chromel-Constantan |
|
|
胶带的长度 |
003 |
30mm |
|
005 |
50mm |
|
008 |
80mm |
|
010 |
100mm |
|
… |
…… |
|
200 |
2000mm |
|
|
导线型号
参照导线网页 |
TS |
低温用 : ST-＊1, ST-＊2 |
|
GW |
高温用 : ST-＊3, ST-＊4 |
|
0 |
无导线 |
|
|
导线长度 |
1 |
1000mm |
|
1.5 |
1500mm |
|
2 |
2000mm |
|
… |
…… |
|
导线型号为 0 时无导线 |
|
|
插件型号
参照插件网页 |
ANP |
|
|
ASP |
|
|
W |
|

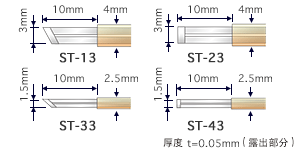

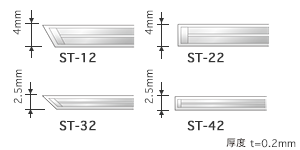

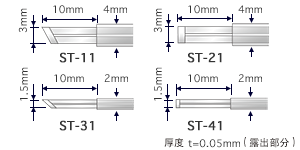

胶带宽度和先端形状
可选择下列形状。
胶带宽度 : 标准型
 .
胶带宽度 : 狭窄型
 .
包膜形状和使用温度范围
可选择下列类型外膜。
低温用 : 铁氟龙外膜先端露出
ST-＊1 温度范围 : -50 to 210°C
低温用 : 铁氟龙外膜绝缘
ST-＊2 温度范围 : -50 to 210°C
高温用 : 聚酰亚胺外膜先端露出
ST-＊3 温度范围 : -50 to 400°C
胶带的长度超过150mm时，MAX.350℃
高温用 : 聚酰亚胺外膜绝缘
ST-＊4 温度范围 : -50 to 400°C
胶带的长度超过150mm时，MAX.350℃
胶带的长度
You can choose tape length as below
|
003 : 30mm |
030 : 300mm |
080 : 800mm |
|
005 : 50mm |
035 : 350mm |
090 : 900mm |
|
008 : 80mm |
040 : 400mm |
100 : 1000mm |
|
010 : 100mm |
045 : 450mm |
150 : 1500mm |
|
015 : 150mm |
050 : 500mm |
200 : 2000mm |
|
020 : 200mm |
060 : 600mm |
|
|
025 : 250mm |
070 : 700mm |
|
规格
|
精准度 |
接地 : ±2.5°C (在100°C)
绝缘 : ±2.5°C (在100°C) |
|
响应时间 |
接地 : 2.0秒
绝缘 : 8.0秒 |
|
耐久性 |
S |
精准度
＊ : 型号
■ : 热电偶种类 K 或 E
t : 测量温度
ST-＊1■ / ST-＊2■
|
温度范围 |
精准度 (内部) |
|
-50°C ≦ t < -40°C |
±3.5°C |
|
-40°C ≦ t ≦ 210°C |
±2.5°C |
ST-＊3■ (长度 ≦ 150mm)
ST-＊4■ (长度 ≦ 150mm)
|
温度范围 |
精准度 (内部) |
|
-50°C ≦ t < -40°C |
±3.5°C |
|
-40°C ≦ t < 333°C |
±2.5°C |
|
333°C ≦ t ≦ 400°C |
±(0.0075╳|t|)°C |
ST-＊3■ (长度 > 150mm)
ST-＊4■ (长度 > 150mm)
|
温度范围 |
精准度 (内部) |
|
-50°C ≦ t < -40°C |
±3.5°C |
|
-40°C ≦ t < 333°C |
±2.5°C |
|
333°C ≦ t ≦ 350°C |
±(0.0075╳|t|)°C |
注意
粘贴或者夹住使用以外的耐热温度上限：
|
|
ST-＊1 |
ST-＊2 |
ST-＊3 |
ST-＊4 |
|
Tape ≦ 150mm |
200°C |
180°C |
200°C |
200°C |
|
Tape > 150mm |
200°C |
180°C |
180°C |
180°C |
|
